Замеры качества электроэнергии

Виды испытаний электрической энергии:

Испытания на соответствие электроэнергии нормам качества ЭЭ и ГОСТ 32144-2013.
Сертификационные испытания электрической энергии - измерения эл. энергии, проводимые аттестованными испытательными лабораториями с целью ее сертификации.
Периодический контроль качества электроэнергии (КЭЭ) – измерения и испытания электрической энергии проводимые с целью управления ее качеством, при котором сбор информации о тестируемых показателях и их анализ происходит периодически с интервалами, которые определяет испытательная лаборатория, осуществляющая контроль параметров качества электрической энергии, в соответствии с ГОСТ 13109-97.
Технологический контроль КЭЭ - контроль качества электроэнергии с длительностью и (или) погрешностью испытаний / измерений, которые могут отличаться от требований существующего ГОСТ 13109-97. Например, суточный мониторинг электроэнергии позволяет записать такие показания, как медленные изменения и отклонения напряжения, импульсные перенапряжения и переходные процессы фазного напряжения, максимальное и минимальное значение фазного напряжения L1-N, L2-N, L3-N, Вольт.
Претензионные или арбитражные замеры качества электрической энергии – измерения и испытания, которые проводятся при рассмотрении претензий потребителя или поставщика электрической энергии к ее качеству. Такие измерения ПКЭ могут проводиться как для подготовки досудебной претензии одной из сторон так и по направлению судебных инстанций при рассмотрении претензий к качеству электрической энергии, участвующих в споре сторон.

Где заказать анализ качества электрической энергии?

Прежде всего стоит обратиться в специализированную компанию по измерениям и испытаниям электрических установок, которая аттестована органами Ростехнадзора, имеет опыт работ и повереные приборы типа измерителей параметров электроустановок FLUKE, Siemens, Sonel и т.д.

Электротехническая лаборатория компании "Единый центр обследований предприятий", в соответствии с установленными нормами и ГОСТами, выполняет замеры ПКЭ в энергосети объекта в Санкт-Петербурге, анализ режимов работы станков и оборудования, двигателей, ИБП, генераторов. Лаборатория, которая используя собственный парк приборов и персонал выполнит установку анализаторов качества электроэнергии, произведет запись данных и детальный анализ собранных показаний, подготовит технический отчет в соответствии с ГОСТ 32144-2013, предоставит графики, обоснованные выводы и грамотные рекомендации.

Требуется анализ качества электроэнергии?

Приборы FLUKE
Поверка приборов
в соответствии с ГОСТами

- цена от 6 000 рублей сутки

Стоимость замеров качества электроэнергии:

Окончательная цена измерений ПКЭ будет зависеть от расположения объекта, количества точек установки приборов, технического задания, длительности проведения электрозамеров. Бо́льший срок проведения измерений-меньше стоимость за сутки замеров.

Период измерения качества электроэнергии	Марка анализатора ПКЭ	Стоимость (в рублях)
24 часа	Fluke 1735 / Fluke 434-II	18 000
2-ое суток	Fluke 1735	25 000
3-ое суток	Fluke 1735	30 000
от 4х до 6-ти суток	Fluke 1735	8 000руб за 24 часа
от 7 суток	Fluke 434-II METREL MI2592 Power Q4 Hioki 3196 Fluke 1735 Fluke 434-II Fluke 435-ll fluke 434 power quality analyzer +logger function	6 тыс. рублей за сутки
2 прибора на 1 сутки	Fluke 1735, Fluke 434-II	30 000
2 прибора на 7 суток	Fluke 434-II, Fluke 1735, Fluke 435 или аналоги соответсвующие классу А	75 600
Работа одним прибором в течении 3-х часов на объекте	Fluke 434-II, 1735, 435	20 000
Работа двумя анализаторами в течении 3-х часов на объекте	Fluke 1735, Fluke 435, Fluke 434-II	25 000

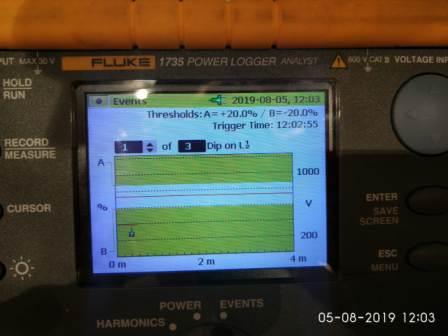

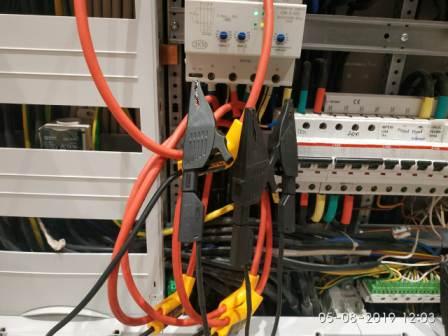

На фото показано с помощью каких приборов проводят анализ качества электрической энергии.

Замер позволяет определить ущерб от несоблюдения требований к качеству электроэнергии.

ГОСТ 32144-2013 устанавливает и нормирует следующие показатели качества электрической энергии:: - медленные изменения напряжения (отклонение напряжения);; - отклонения частоты напряжения (Гц);; - коэффициенты несимметрии напряжений по прямой K1u (%), по обратной K2u (%) и по нулевой последовательности K0u (%);; - несинусоидальность напряжения: суммар. коэффициент гармонических составляющих напряжения THD,%;; - несинусоидальность напряжения: коэффициент n гармонической составляющей напряжения Ku(n),(%);; - кратковременная и длительная доза фликера.

оставить заявку

С помощью анализаторов качества ЭЭ выполняются следующие измерения мощности:

Полная энергия (ВА, кВА): используется полный спектр.
Активная мощность (Вт, кВт): измерение, регистрируемое в обычном порядке счетчиками расхода энергии. Применяется полный спектр.
Основная активная мощность (Вт или кВт осн.): применяется основная частота.
Основная полная мощность (ВА или кВт ВА осн.): применяется основная частота.
Cos ϕ или DPF: cos ϕ представляет собой угол фазы между основным напряжением и током. DPF равно (Вт осн.)/(ВА осн.).
Реактивная мощность (вар, квар): используется основная частота.
Мощность гармоник (ВА или кВА гарм.): мощности при неосновных частотах.
Несимметрия реактивной мощности (VA (ВА) или kVA Unb (кВА Несим)): несимметричная составляющая активной мощности.

Замер ПКЭ позволяет провести следующие измерения электрической энергии:

Прогрессивная энергия (Вт/час, кВт/час прогр.): потребленная энергия.
Потребляемая энергия (ВА/час, кВА/час).
Реактивная энергия (вар/час, квар/час).
Реверсивная энергия (Вт/час, кВт/час рев.): поставленная энергия.
Эффективная энергия (Вт/час, кВт/час).

Измерения показателей качества ЭЭ позволяют определить причины потери энергии в энергосети:

Эффективные кВт. Потери из-за передачи эффективной мощности. Вызваны сопротивлением проводки. Это единственный компонент мощности, который можно преобразовать в полезную механическую энергию.
Реактивные квар. Потери из-за реактивной мощности, которая передается туда обратно по системе, но не выполняет активной работы. Потери вызваны электрическим током.
кВА дисбаланса. Потери из-за дисбаланса в источнике и нагрузке. Эта уникальная функция измерения помогает выявить потери. происходящие из-за дисбаланса в сети. Мощность дисбаланса равна Основная мощность минус мощность компонентов положительной последовательности.
кВА искажения. Потери из-за мощности искажений (гармоник). Позволяет быстро и заранее определить экономию за счет активной фильтрации или других усовершенствований в системе. Гармоническое искажение kVA (кВА) равняются разности активной мощности W (Вт) и основной мощности W fund (Вт осн).
A нейтрали. Потери из-за тока в нейтральном проводе. Помимо того, что он является потенциальным источником опасных ситуаций, включая перегрев, сильный ток, идущий в нейтральном проводе системе, также вызывает потери.

Короткий видео-обзор на замеры показателей качества электроэнергии приборами Fluke

С какой периодичностью выполняется замер качества электрической энергии?

В соответствии с установленными ГОСТ 32144-2013 периодичность проведения анализа качества электроэнергии не реже одного раза в два года.

В некоторых случаях интервал между замерами качества электроэнергии сокращают. К таким случаям относится, например, сезонное колебание нагрузок на систему электроснабжения из-за запуска или остановки сезонного оборудования, изменения свойства сетей, схемы электроснабжения. В этих случаях рекомендуется проводить анализ качества электроэнергии раз в пол года и даже чаще.

В сети интернет может быть найдена информация о том, как правильно провести анализ качества электроэнергии по ключевым словам: обследование системы электроснабжения, качество электрической энергии, показатель качества электрической энергии, нормы качества электрической энергии

В чем причина ухудшения качества электрической энергии?

При использовании любых электросетей вопрос, о сохранении установленного всевозможными НОРМАми и ГОСТами качества электрической энергии стоит особо остро. Мелкие и крупные потребители электроэнергии принимают на себя большие финансовые потери из-за ее ухудшения.

Одной из основных причин ухудшения качества электрической энергии является массовое использование нелинейных нагрузок (напряжение разных уровней), например, люминесцентных ламп, бытовых электрических приборов, регулируемых приводов, компьютеров с одновременным уменьшением количества резистивных нагрузок.

Так же качество электроэнергии ухудшается из-за нагрузок, работающих с меняющимся потреблением энергии (особенно реактивной), частых коротких замыканий в системе и коммутаций конденсаторов и мощных нагрузок.

В связи с этим, требования предъявляемые к качеству электрической энергии, а затем и к его контролю постоянно повышаются как и повышаются требования к измерительному оборудованию и квалификации инженеров. Поскольку если качество электроэнергии рассматривать с точки зрения “товара” то потребитель, что бы получить качественный “товар” должен понимать какими средствами он может подтвердить его соответствие НОРМАм. Результатом становятся взаимные финансовые претензии между поставщиками и потребителями.

оставить заявку

Что такое качество электрической энергии?

Качество электроэнергии это степень соответствия параметров электрической энергии их установленным значениям, которые определяют степень воздействия на электрооборудование, аппараты и инфраструктуру. Эти значения оцениваются параметрами качества электроэнергии, описывающими особенности процесса передачи электроэнергии для ее использования в нормальных условиях эксплуатации.

Нормальные условия эксплуатации предусматривают непрерывность электроснабжения объекта при обеспечении промышленной частоты напряжения питания требуемой величины, формы волны, его однородности по фазам (симметрии).

К параметрам качества электрической энергии относят следующие:

Колебание напряжения: быстрые изменения его текущих значений относительно друг друга.
Отклонение частоты: изменение текущих значений частоты относительно номинального.
Электромагнитные помехи: это провалы и выбросы (импульсы) напряжения длительностью не более 30 секунд, кратковременные перенапряжения.
Отклонение напряжения: постепенное изменение в ту или иную сторону его значений относительно номинального.
Несинусоидальность кривой напряжения: это искажение формы волны, т.е. отличие формы кривой напряжения от синусоиды.
Несимметрия напряжения: это неравенство фазных и линейных напряжений как по аргументу (углу), так и амплитуде.

Для того, что бы провести анализ качества электроэнергии нужно отправить заявку на электронную почту info@energopasport.pro либо нажать на нашем сайте кнопку "Оставить заявку"

Отчего зависит и на что влияет качество электрической энергии?

Качество электроэнергии может меняться в зависимости от времени суток, погодных и климатических условий, изменения нагрузки энергосистемы.

Снижение параметров КЭ может привести к заметным изменениям режимов работы электроприёмников и в результате уменьшению производительности рабочих механизмов, ухудшению качества продукции, сокращению срока службы дорогостоящего электрооборудования, повышению вероятности аварий.

Зачем проводят анализ качества электрической энергии?

Проведение замеров кээ(качества электрической энергии) способствует определению в сети высших гармоник.
Проверка соответствия ПКЭ требованиям ГОСТ 32144-2013.
Выяснения причин отклонения ПКЭ от требований ГОСТ 32144-2013.
Измерение дозы Фликера (определяется степень отклонения от нормы напряжения).
Замеры позволяют определить коэффициент искажения напряжения, синусоидальности тока и не симметрии.
Измерение показателей качества электрической энергии позволяет определить отклонения от установленной нормы частоты напряжения.
Анализ качества электроэнергии в течение суток приборами Fluke позволяет определить в сети пиковые значения напряжения и его провалы.
Оценить возможности энергосети подключения дополнительных потребителей электроэнергии.
С помощью анализатора качества электрической энергии можно определить максимальные и пусковые значения потребляемого тока.
Измерение ПКЭ позволяет определить реактивную потребляемую мощность для того, чтобы в последствии правильно подобрать компенсирующие устройства.
Контрольные замеры позволяют определить время пикового потребления электрической энергии.
Подготовка обоснованного экспертного заключения с оценкой качества поставляемой электроэнегии для хозяйственных и/или судебных споров с гарантирующим поставщиком.

Сколько стоит провести анализ качества электрической энергии?

Замеры параметров качества электроэнергии на промышленных и гражданских объектах

- Цена от 6 000 рублей

образец коммерческого предложения здесь

ГОСТы регаментирующие замеры показателей качества электрической энергии:

какие гарантии и условия взаиморасчетов на проведение измерения качества электрической энергии?

Договор
Стоимость услуги без НДС
Соверменные приборы Fluke и Metrel
Поверка приборов и лицензия

какие документы предоставляем по результату анализа качества электрической энергии?

Технический отчет: Содержит основную информацию о соответствии электроэнергии заданным параметрам, нормам ГОСТ, подробные сравнительные графики исследуемых значений и показателей, а также содержит краткие выводы, о том, что может служит причинами отклонения качества электроэнергии установленным параметрам.; Отчет по результатам качества электрической энергии описывает дефекты приводящие к аварийным режимам электросети, указывает верное направление в поиске и устранению неисправностей и является одним из обоснований и базисом для разработки проекта модернизации электроустановки.
Разрешительная документация: Сведетельство о регистрации электротехнической лаборатории в органах Ростехнадзора; Сведетельство о поверки средства измерений; Действующие удостоверения сотрудников с 4 и 5 групппой электробезопасности
Дефектная ведомость: Дефектная ведомость по результатм измерений с анализом исследуемых значений и параметров
Заключение: О соответствии либо не соответствии качества электроэнергии установленным значениям

Срок проведения анализа качества электроэнергии?

Для того, что бы провести анализ качества электрической энергии необходимо установить оборудование на вводную питающую линию на срок от 1 часа до 7 дней, в зависимости от поставленной задачи. Как правило этого срока достаточно, что бы снять нужные показания или зафиксировать проблеммы с качеством электроэнергии. Несколько дней потребуется на подготовку заключения.

заказать обратный звонок

С другой информацией по теме анализ качества электрической энергии можно ознакомиться в Википедии
